DELLOK Tubes à nageoires intégrées en aluminium pour chaudière

Name: DELLOK Tubes à nageoires intégrées en aluminium pour chaudière
Brand: Dellok Yonghui Radiating Pipe Manufacturing Co.,Ltd.
SKU: Tube d'aileron incorporé
Price: 5.00 USD
Availability: InStock

Brand Name:	Dellok Yonghui
Model Number:	Tube d'aileron incorporé
MOQ:	1 pièce
Prix:	$10 ≥1 Piece/Pieces
Delivery Time:	1 à 3 semaines
Payment Terms:	T/T, L/C, D/A, D/P, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Lieu d'origine:

Chine

Certification:

ISO90001

Application du projet:

Conditionneur d'air/échangeur de chaleur/condensateur/évaporateur

hauteur des nageoires:

3-20mm

épaisseur de la nageoire:

2.5-12mm

traitement de surface des nageoires:

Galvanisés/polissés/anodisés

Épaisseur d'aileron:

0.15-0.5mm

Type de nageoire:

Louver/ondeuse/plaine

Matériel:

L'aluminium/le cuivre/l'acier inoxydable

Diamètre du tube:

7 à 19 mm

Longueur du tube:

50-6000mm

Matériau du tube:

Acier au carbone/acier inoxydable/cuivre/aluminium

Forme du tube:

Rond/place

Traitement de surface des tubes:

Galvanisés/polissés/anodisés

Épaisseur de tube:

0,3-1,2 mm

Détails d'emballage:

boîte en bois

Capacité d'approvisionnement:

10000 pièces par mois

Mettre en évidence:

Tubes à nageoires intégrées en aluminium

Type tube de G d'aileron incorporé

Product Description

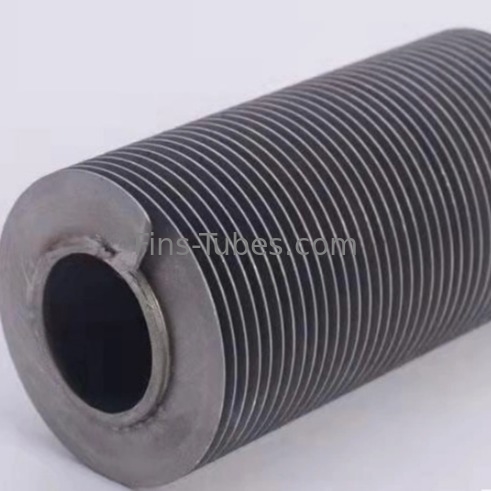

DELLOK Tubes à nageoires intégrées en aluminium pour chaudière

À propos de nous

^{Fabrique professionnelle d'échangeurs de chaleur avec 20 ans d'expérience, vous fournissant des solutions de transfert de chaleur à guichet unique pour concevoir différents échangeurs de chaleur selon vos besoins (métallurgie, alimentation,pétrochimique, pharmaceutique, boissons, eaux usées, réfrigération, etc...)}

^{Dellok Young est un fabricant professionnel de divers échangeurs de chaleur intégrant R&D, conception, production et ventes.fabrication du papier, le chauffage des bâtiments, l'exploitation minière et d'autres industries, telles que les appareils de chauffage à air, les poudres de protéines végétales de l'industrie alimentaire, l'amidon et d'autres systèmes de séchage par pulvérisation par chauffage à air.}

^{L'entreprise dispose désormais d'une équipe professionnelle d'innovation technique et d'un personnel professionnel de service après-vente.dispose de plusieurs équipements de production CNC et automatisés professionnels et avancés, et a obtenu un certain nombre de certificats professionnels et de brevets.
La société dispose d'une équipe professionnelle de commerce extérieur et a une coopération commerciale avec diverses régions. Some global partners conducted on-site inspections of the production plants and were very satisfied with the inspection results and established long-term strategic cooperative relationships with our company.}

DELLOK Tubes à nageoires intégrées en aluminium pour chaudière 0

Description du produit

^{Les tubes à nageoires intégrés en aluminium sont constitués d'une bande d'aluminium à nageoires intégrée mécaniquement à la paroi du tube.Le processus d'incorporation est contrôlée par un outillage qui laboure d'abord une rainure dans les tubes de diamètre extérieur, guide ensuite la base de la nageoire dans la rainure et ferme enfin la nageoire en roulant la rainure fermée sur la base de la nageoire.Cette forte liaison mécanique résiste aux vibrations et aux cycles thermiques continus et peut résister à des températures bien supérieures à celles des tubes à nageoires en aluminium à pieds en LL'espacement typique des nageoires est de 10 nageoires par pouce de longueur du tube.}

^{G Tubes à nageoires Processus de fabrication}

^{Une rainure hélicoïdale est formée dans le tube de base en déplaçant du matériau et la nageoire est enroulée dans la rainure sous tension, suivie d'un remplissage en arrière du matériau déplacé pour verrouiller la racine de la nageoire dans le tube.}

^{Matériaux des nageoires: Base en aluminium}

^{Matériaux de tubes:Tout matériau facilement usineable}

G Tubes à nageoires Les avantages

^{Haute stabilité des nageoires, excellent transfert de chaleur, température de fonctionnement élevée.}

^{Le contact de la paroi de la nageoire/du tube est constant en raison du réglage et permet d'utiliser une température de paroi allant jusqu'à 450°C.}

^{L'aile est fixée sur toute sa longueur et ne se déplie donc pas même lorsqu'elle est partiellement déracinée.}

^{Ce type de tube à nageoires est l'un des choix optimaux pour un bon rapport efficacité/coût.}

DELLOK Tubes à nageoires intégrées en aluminium pour chaudière 3

G Tubes à nageoires Les spécifications

Spécification du produit
Surdose par tube	19 à 51 mm	3/8 ∼ 2 ̊
Paroi du tube Thk	2.11 à 3,5 mm	0.083 ~ 0.138
Longueur du tube	≤ 18 500 (mm)	Jusqu'à 60,7 pi
Finition	0.3 à 0.5 (mm)	0.012~0.02
Hauteur des nageoires	10 à 16 mm	0.394 ¢ ~ 0.63 ¢
Le niveau de la nageoire	100 à 433 FPM	3 à 11 FPI
Type de nageoire	G
Combinaisons de matériaux
Matériau des nageoires	L'aluminium (classe la plus courante: Alu.1100Ça va aller.1060, Alu. 6063)
	D'autres métaux
Matériau du tube	C.S. (grade la plus courante: A179, A192, SA210 GrA1/C,A106 Gr B)
	S.S. (classe la plus courante: TP304, 316)
	Le cuivre (classe la plus courante: UNS12200,14200, 70600, CuNi70/30, CuNi 90/10)
	Titane (notation la plus courante: B338Gr2)
Appliqué	400°C
Température
Type de service	Température élevée

Questions fréquentes

1.C'est quoi un tube à nageoires?

Les tubes à nageoires sont les principaux composants des échangeurs de chaleur: ils sont une série de tubes auxquels des nageoires ont été ajoutées à l'extérieur pour augmenter la zone de contact avec le fluide extérieur,pour échanger de la chaleur et entre le fluide à l'intérieur du tube et le fluide à l'extérieur du tube.

2.Où sont utilisés les produits Fine Tubes?

Nos principaux marchés sont l'aérospatiale, le pétrole et le gaz, le nucléaire, la production d'énergie, les procédés chimiques et les dispositifs médicaux.Cependant, nous développons également des produits pour des secteurs émergents tels que la dessalement.Nous innovons sans cesse, et nous sommes toujours à la recherche d'innovations.Si vous avez besoin de tubes pour d'autres applications, veuillez nous contacter et nous serons heureux de discuter de vos besoins..

3.Qu'est-ce qu'un tube à nageoires "G" ou à nageoires intégrées?

Comme son nom l'indique, le tube à nageoires intégré ou tube à nageoires G est un tube à nageoires de surface étendu où les nageoires sont appliquées à l'extérieur sur les tubes de base.Une rainure est formée en continu sur le tube de base et le bord de la nageoire est inséré dans la rainureUne fois la nageoire insérée dans la rainure, un ensemble de rouleaux est utilisé pour remplir la rainure et la nageoire est ensuite solidement encastrée dans le tube de base.

La résistance du test d'intégration ou plus communément connu sous le nom d'essai de liaison de la nageoire au tube est vérifiée en accrochant un poids libre de 3 kg à une nageoire isolée.Cela garantit que la nageoire a été intégré dans le tube de base correctement.

4.De quoi est fait un tube "G" Fin?

Les tubes à aileron G ou tubes à aileron embarqués sont constitués de deux composants principaux, le tube de base et le matériau de bande de aileron.

Matériau de base des tubes: acier au carbone, acier allié, acier doux, acier inoxydable et tubes fabriqués par ERW ou par procédé sans soudure.

5.Où sont utilisés les tubes à nageoires "G" ou les tubes à nageoires intégrés?

Les tubes à nageoires "G" ou tubes à nageoires embarqués sont principalement utilisés dans les refroidisseurs à nageoires d'air et dans de nombreux types de radiateurs refroidis à l'air.Ces types de tubes à aileron "G" trouvent principalement une application dans les zones où la température pour le transfert de chaleur est dans une plage légèrement supérieureLes tubes à nageoires intégrées sont principalement utilisés dans les endroits où la température est plus élevée et où l'atmosphère de travail est relativement moins corrosive pour le tube de base.

Les principales industries dans lesquelles les tubes "G" sont utilisés sont les usines de traitement chimique, les raffineries, les usines de traitement du gaz, les aciéries, les centrales électriques, les usines de fabrication d'engrais, etc.

6.Comment s'assurer d'un produit de qualité?

Nous mettons toujours la qualité comme la chose la plus importante pour les clients, et nous contrôlons la qualité de l'inspection des matières premières, de la vérification de la production à l'essai de pression d'eau et de test de résistance.Le tiers peut également être autorisé à vérifier- Rapport d'inspection pour le tube et la bande.

Certification de l'essai au moulin pour tube nu

Certification de l'essai au moulin pour les nageoires
