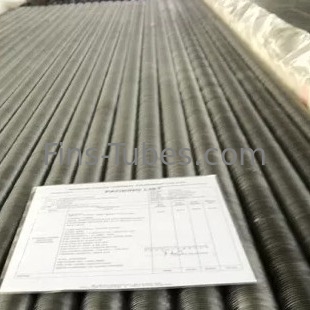

316L SMLS refroidissement à l'air Tubes sans couture en acier inoxydable de 50,8 mm
TP316 / 316L SMLS en acier inoxydable, OD19X2WT LL type tube à nageoires de refroidissement par air
ASTM A213 / A213M : Bottes ferritiques et austénitiques en alliage d'acier sans soudure, superchauffage et échangeurs de chaleur
ASTM A312/ A312M : Pièces en acier inoxydable austénitiques sans couture, soudés et fortement travaillés à froid
ASTM A269/ A269M :tubes en acier inoxydable austénitique sans soudure et soudés destinés à la fabrication générale
|
Détails du produit |
|
|
Détails du tube: |
Surdose du tube: 16 mm Min à 50,8 mm maximum. |
|
Longueur du tube: 18 000 mm maximum. |
|
|
Hauteur des nageoires: 16,5 mm maximum. |
|
|
Épaisseur de nageoire: généralement 0,4 mm ~ 0,6 mm |
|
|
La hauteur de la nageoire de l'aile: 2,1 mm (12FPI) min. |
|
|
Capacité de production: |
Capacité quotidienne jusqu'à 5000 mètres; |
|
Type de nageoires: |
Plaine solide |
Processus de fabrication:
La bande d'aileron (habituellement en aluminium et en cuivre) est pliée en forme de L et enroulée sur la surface du tube de base sous tension.
Protection de surface
Les deux extrémités nues doivent être métallisées en zinc ou en aluminium et être revêtues d'un revêtement de système d'arc électrique à pulvérisation.
Critères d'acceptation
La norme API 661 ((Échangeurs de chaleur refroidis à l'air pour le service général de raffinerie) ou les conditions de livraison (TDC).
Les accessoires
Boîte de support de tube, pince ou boîte d'espacement (matériau: aluminium, zinc et acier inoxydable).
Conditions de livraison
Les extrémités des tubes sont découpées carrément, sans écorchures, séchées à l'intérieur et nettoyées à l'air, recouvertes à l'extérieur de vernis aux deux extrémités du tube à aileron de type LL.
Emballage:
Les déshydrants sont également mis dans chaque emballage pour le transport continental.
Applications:
Les champs communs de demande sont les suivants:
les unités d'échangeurs de chaleur pour les centrales électriques ((électriques, nucléaires, thermiques et géothermiques);
Systèmes hautement corrosifs (condensateurs, évaporateurs, dessalement de l'eau de mer, engrais, systèmes d'urée, ammoniac, gaz, acides corrosifs);
Les industries pétrolière, chimique et pétrochimique;
Les industries de transformation alimentaire et de réfrigération;
Traitement du gaz naturel;
Les spécifications:
Le tube à plaie de tension de type LL est combiné avec deux matériaux différents.
|
Les postes |
Matériaux généraux |
Matériaux ASTM populaires |
|
Matériau du tube central |
L'acier au carbone, l'acier à faible teneur en alliage, l'acier inoxydable, le laiton, le cuivre, les alliages cuivre-nickel, l'aluminium-bronze, les alliages de nickel. |
1Acier au carbone: A179, A192, SA210 Gr A1/C, A106 Gr B 2L'acier inoxydable: TP304/304L,TP316/TP316L 3. du cuivre:UNS12200/UNS14200/UNS70600, CuNi70/30,CuNi 90/10 4Titane: B338 Gr 2 |
|
Matériau des nageoires |
Aluminium et cuivre. |
1Je suis en aluminium.1100Les autres produits 2- Le cuivre. |
|
Toutes les dimensions sont en pouces et spécifications sur vos demandes. |
|||
|
Surdose par tube |
Hauteur des nageoires |
Épaisseur des nageoires |
Ailettes par pique |
|
5/8 |
3/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
|
Je vous en prie. |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
|
1 |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
|
Un quart |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
|
1 et demi |
5/8,1/2 |
.015/.016/.020 |
6, 7, 8, 9, 10, 11, 12 |
|
Veuillez nous envoyer un mail pour plus d'informations. |
|||
Notre service:
1- Demandez un devis professionnel ou envoyez-moi un devis pour plus de détails
2Confirmer le prix, délai de livraison, délai de paiement, etc.
3. Envoyer ou en ligne la facture proforma
4. Faire les échantillons selon votre demande, vous envoyer des photos ou des échantillons, organiser la production
5- Envoyez les photos de la ligne de production pour confirmer le délai de livraison estimé.
6Les photos et les échantillons des produits de production en série vous seront envoyés pour approbation.
7Informez le numéro de suivi et vérifiez le statut des clients.
8- L'ordre peut être dit "terminer" quand vous recevez les marchandises et satisfaire avec eux
9. Feedback à notre qualité, le service, les commentaires du marché et de suggestion. et nous pouvons faire mieux
